Raspberry Pi 拡張ボード

# 装置事例

Raspberry Pi

弱点を改善

産業用途として応用するためユニバーサルボードを構築。
拡張ボードを開発しました。

PDF資料はこちら

産業用拡張ボード

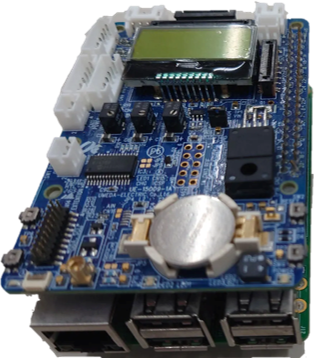

RPI-FAS01

標準サイズ 85×56mm

FA制御向け・高電圧に対応

主な機能

・電源供給：5V/2A

・リチウム電池で動作可能

・マイコンによるシャットダウン消費電流

　監視制御

・高精度RTCつき

・LCD（8×2行）付き

・ハイサイドFETスイッチ

　（高電圧6CH/超低電圧3CH）

・920MHz無線モジュール搭載コネクタ

主な用途

・ネットワーク接続型制御機器

・ハンズオン電池駆動制御機器

・複数DCモータ制御機器

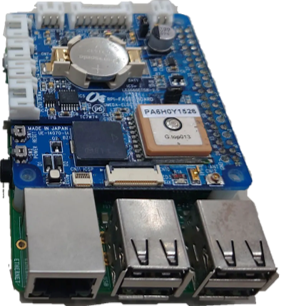

RPI-FAS02

標準サイズ 65×56mm

FA制御向け・高電圧に対応

主な機能

・電源供給：5V/2A

・リチウム電池で動作可能

・マイコンによるシャットダウン消費電流

　監視制御

・高精度RTCつき

・I2Cコネクタ付き

・1-Wireコネクタ付き

主な用途

・ネットワーク接続型制御機器

・ハンズオン電池駆動制御機器

・複数DCモータ制御機器

応用事例

・各種計測装置

・産業用イントラネット向けライトサーバー

・組み込み型画像

・定点観測／計測ロガー

＜産業、農業、建設業、福祉、アミューズメント、etc＞
